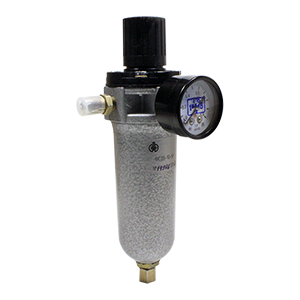

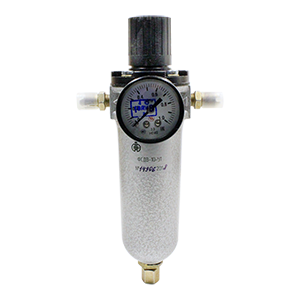

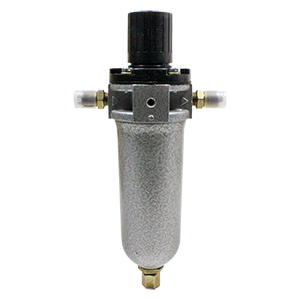

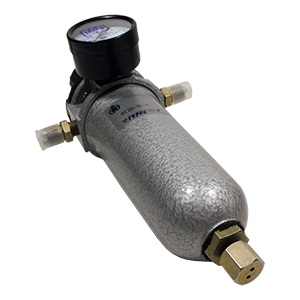

ФСДВ10-У1 фильтр-стабилизатор давления воздуха

Предназначен для окончательной очистки от механических примесей и масла, регулирования и автоматического поддержания давления воздуха питания пневматических приборов и средств автоматизации. Принцип действия стабилизации давления основан на методе силовой компенсации, при котором момент, развиваемый задающей пружиной, уравновешивается моментом, развиваемый на мембране рабочим давлением воздуха. При изменении рабочего или выходного давления из-за изменения входного давления или расхода воздуха на выходе изменяется сила действия воздуха на мембрану снизу и нарушается силовое равновесие подвижной системы стабилизатора, вследствие чего происходит перемещение этой системы до достижения нового равновесного положения. Степень очистки воздуха: не менее 99,95%. Давление воздуха на входе: 0,6...1,0МПа (6...10кгс/см2). Диапазон настройки давления возхдуха на выходе: 0,03...0,6МПа (0,3...6,0кгс/см2) при входном давлении 0,8МПа (8кгс/см2). Расход воздуха на выходе: 15м3/ч при давлении на входе 1МПа (10кгс/см2). Допускаемая величина разности между нижним значением давления на входе и верхним значением давления на выходе: не более 0,2МПа (2кгс/см2). Степень защиты: IP53. Климатическое исполнение: У1.
