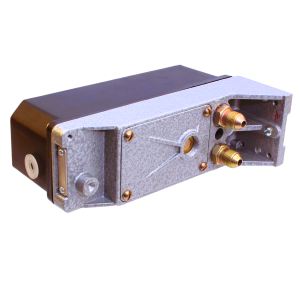

ЭП-3336 преобразователь электропневматический

Предназначены для преобразования унифицированного непрерывного сигнала постоянного тока в унифицированный пропорциональный пневматический непрерывный сигнал 20-100кПа. Принцип действия основан на методе силовой компенсации, при котором момент силы, развиваемый катушкой в поле постоянного магнита, пропорциональный входному сигналу, компенсируется моментом силы, развиваемым сильфоном обратной связи. Нуль-органом, определяющим равновесие моментов, является пневматическая система «сопло-заслонка». Номинальное давление воздуха питания: 140кПа. Расход воздуха питания в установившемся режиме: не более 2л/мин. В обозначении указывается: Тип преобразователя (ЭП); Код входного токового сигнала (1 - 0-5мА, 2 - 0-20мА, 3 - 4-20мА); Код класса точности (2 - 0,5%, 3 - 1,0%); Код исполнения по устойчивости к окружающей среде (1 - обыкновенное, 2 - пылеводозащищенное, 3 - коррозионностойкое, 4 - модульное); Код климатического исполнения (1 - УХЛ4.2, 2 - УХЛ4.2 экспортное, 3 - 04.2 тропическое, 4 - У1, 5 - У1 экспортное, 6 - Т2 тропическое).
