П-Р13П; П-Р13Э пневмораспределитель с пневматическим управлением

Распределители трехлинейные «П-Р13П», «П-Р13Э» с условным проходом (Ду) 12, 16, 20, 25, 32, 40 мм, двухпозиционные, с пневматическим и электропневматическим односторонним управле­нием и ручным дублированием, пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения.

Конструкции распределительного устройства: клапанного типа.

Присоединение:

- стыковое нижнее, с плитой; - резьбовое К3/8”, К1/2”, К3/4”, К1”, К11/4”, К11/2”, с плитой для трубного монтажа, трубы в стороны. Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм²/с (сСт) при температуре 50 ºС

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

Расположение: могут быть установлены в любом пространственном положении.

Распределители изготавливаются нормально закрытого исполнения, но могут быть использованы как нормально-закрытые (НЗ), так и нормально-открытые (НО).

При использовании распределителя по схеме НО исполнения, назначение отверстий «1» и «3» меняются. Для распределителей с электропневматическим управлением необходимо переходную плиту, совместно с клапаном пилотом, развернуть на 180º.

Обозначение при заказе П-Р13П; П-Р13Э

Пневмораспределитель П-Р13П-16/10-01

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	16
Тип присоединения	Стыковое нижнее
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0,2
Максимальное число срабатываний,в мин., не менее	450
Пропускная способность, Kv*, м3/ч, не менее	3,7
Масса кг, не более	1,42
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13П-25/10-01

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	25
Тип присоединения	Стыковое нижнее
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0,2
Максимальное число срабатываний,в мин., не менее	450
Пропускная способность, Kv*, м3/ч, не менее	9,3
Масса кг, не более	3,17
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13П-40/10-01

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	40
Тип присоединения	Стыковое нижнее
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0,2
Максимальное число срабатываний,в мин., не менее	200
Пропускная способность, Kv*, м3/ч, не менее	15
Масса кг, не более	7,10
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13П-12/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	12
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К3/8
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0,2
Максимальное число срабатываний,в мин., не менее	450
Пропускная способность, Kv*, м3/ч, не менее	3,7
Масса кг, не более	1,46
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13П-16/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	16
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К1/2
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0,2
Максимальное число срабатываний, в мин., не менее	450
Пропускная способность, Kv*, м3/ч, не менее	3,7
Масса кг, не более	1,46
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13П-20/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	20
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К3/4
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0,2
Максимальное число срабатываний,в мин., не менее	450
Пропускная способность, Kv*, м3/ч, не менее	9,3
Масса кг, не более	3,27
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13П-25/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	25
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К1
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0,2
Максимальное число срабатываний,в мин., не менее	450
Пропускная способность, Kv*, м3/ч, не менее	9,3
Масса кг, не более	3,27
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13П-32/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	32
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К11/4
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0,2
Максимальное число срабатываний,в мин., не менее	200
Пропускная способность, Kv*, м3/ч, не менее	15
Масса кг, не более	7,60
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13П-40/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним пневматическим управлением и пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	40
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение рабочих пневмолиний, дюйм	К11/2
Присоединение пневмолиний управления, дюйм	К1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0.25
Минимальное давление управления, МПа, не более	0,2
Максимальное число срабатываний,в мин., не менее	200
Пропускная способность, Kv*, м3/ч, не менее	15
Масса кг, не более	7,60
Примечание	*Kv определяется по ГОСТ 14691

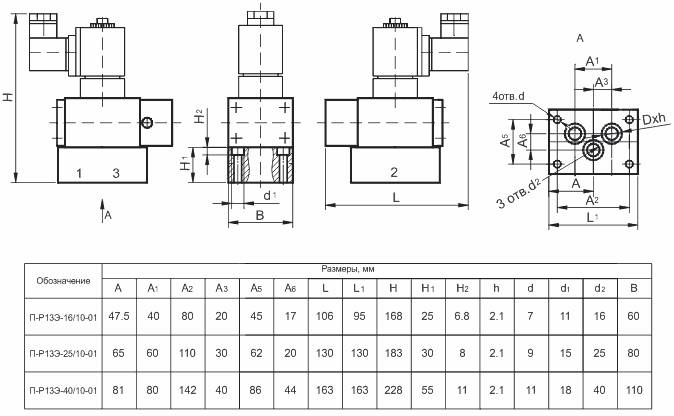

Пневмораспределитель П-Р13Э-16/10-01

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	16
Тип присоединения	Стыковое нижнее
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,22
Время включения, с, не более	0,04
Время выключения, с, не более	0,06
Максимальное число срабатываний, в мин, не менее	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12, 24, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более	12;20
Номинальная потребляемая мощность переменного тока частотой 50 Гц, ВА, не более	21;28
Пропускная способность Kv*, м3/ч, не менее	3,7
Масса, кг, не более	2,15
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13Э-25/10-01

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	25
Тип присоединения	Стыковое нижнее
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,22
Время включения, с, не более	0,05
Время выключения, с, не более	0,07
Максимальное число срабатываний, в мин, не менее	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12, 24, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более	12;20
Номинальная потребляемая мощность переменного тока частотой 50 Гц, ВА, не более	21;28
Пропускная способность Kv*, м3/ч, не менее	9,3
Масса, кг, не более	4,08
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13Э-40/10-01

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	40
Тип присоединения	Стыковое нижнее
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,22
Время включения, с, не более	0,09
Время выключения, с, не более	0,13
Максимальное число срабатываний, в мин, не менее	150
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12, 24, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более	12;20
Номинальная потребляемая мощность переменного тока частотой 50 Гц, ВА, не более	21;28
Пропускная способность Kv*, м3/ч, не менее	15
Масса, кг, не более	8,28
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13Э-12/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	12
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение пневмолиний, дюйм	К3/8
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,22
Время включения, с, не более	0,04
Время выключения, с, не более	0,06
Максимальное число срабатываний, в мин, не менее	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12, 24, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более	12;20
Номинальная потребляемая мощность переменного тока частотой 50 Гц, ВА, не более	21;28
Пропускная способность Kv*, м3/ч, не менее	3,7
Масса, кг, не более	2,19
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13Э-16/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	16
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение пневмолиний, дюйм	К1/2
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,22
Время включения, с, не более	0,04
Время выключения, с, не более	0,06
Максимальное число срабатываний, в мин, не менее	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12, 24, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более	12;20
Номинальная потребляемая мощность переменного тока частотой 50 Гц, ВА, не более	21;28
Пропускная способность Kv*, м3/ч, не менее	3,7
Масса, кг, не более	2,19
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13Э-20/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	20
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение пневмолиний, дюйм	К3/4
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,22
Время включения, с, не более	0,05
Время выключения, с, не более	0,07
Максимальное число срабатываний, в мин, не менее	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12, 24, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более	12;20
Номинальная потребляемая мощность переменного тока частотой 50 Гц, ВА, не более	21;28
Пропускная способность Kv*, м3/ч, не менее	9,3
Масса, кг, не более	4,18
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13Э-25/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	25
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение пневмолиний, дюйм	К1
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,22
Время включения, с, не более	0,05
Время выключения, с, не более	0,07
Максимальное число срабатываний, в мин, не менее	350
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12, 24, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более	12;20
Номинальная потребляемая мощность переменного тока частотой 50 Гц, ВА, не более	21;28
Пропускная способность Kv*, м3/ч, не менее	9,3
Масса, кг, не более	4,18
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13Э-32/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	32
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение пневмолиний, дюйм	К11/4
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,22
Время включения, с, не более	0,09
Время выключения, с, не более	0,13
Максимальное число срабатываний, в мин, не менее	150
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12, 24, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более	12;20
Номинальная потребляемая мощность переменного тока частотой 50 Гц, ВА, не более	21;28
Пропускная способность Kv*, м3/ч, не менее	15
Масса, кг, не более	8,78
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель П-Р13Э-40/10

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный с односторонним электропневматическим управлением и ручным дублированием, пружинным возвратом в исходное положение. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	40
Тип присоединения	Резьбовое, с плитой для трубного монтажа, трубы в стороны
Присоединение пневмолиний, дюйм	К11/2
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,22
Время включения, с, не более	0,09
Время выключения, с, не более	0,13
Максимальное число срабатываний, в мин, не менее	150
Номинальное напряжение питания постоянного тока, В	12, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50Гц, В	12, 24, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более	12;20
Номинальная потребляемая мощность переменного тока частотой 50 Гц, ВА, не более	21;28
Пропускная способность Kv*, м3/ч, не менее	15
Масса, кг, не более	8,78
Примечание	*Kv определяется по ГОСТ 14691

Чертеж П-Р13П; П-Р13Э

П-Р13П-16/10-01, П-Р13П-25/10-01, П-Р13П-40/10-01

П-Р13Э-16/10-01, П-Р13Э-25/10-01, П-Р13Э-40/10-01

П-Р13Э-12/10, П-Р13Э-16/10, П-Р13Э-20/10, П-Р13Э-25/10, П-Р13Э-32/10, П-Р13Э-40/10
