БВ76; БВ78; КВ76; ДВ76; ГВ76; АВ76; ЕВ76 пневмораспределитель с механическим управлением

Распределители двух- и трехлинейные типов «БВ76», «БВ78», «КВ76», «ДВ76», «ГВ76», «АВ76», «ЕВ76» с условным проходом (Ду) 4 и 6 мм, двухпозиционные, нормально закрытые, с механическим и ручным управлением, пружинным или ручным возвратом в исходное положение, предназначены для останова (В78...) или изменения потока сжатого воздуха (В76...) в пневмоприводах различного назначения.

Конструкция распределительного устройства:

- цилиндрический золотник (для всех распредеделителей, кроме КВ76(78)-21М,

- клапанного типа (для распределителей КВ76(78)-21М.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, давлением от 0,1 МПа до 1,0 МПа., очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм²/с (сСт) при температуре 50 °С.

Трехлинейные пневмораспределители (кроме КВ76(78)-21М) могут использованы как двухлинейные (В78) при этом атмосферный канал(3) должен быть заглушен.

Климатические исполнения УХЛ и О категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.

Пневмораспределители могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.

Пневмораспределитель БВ76-21М; БВ78-21М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с механическим управлением (толкатель) и пружинным возвратом -БВ76-21М. Для использования его в качестве двухлинейного двухпозиционного (БВ78-21М) -атмосферный канал«3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	4
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое переключения при номинальном давлении, H (кгс), не более	80 (8)
Максимальное число срабатываний, в мин., не менее	100
Пропускная способность, Kv*, м3/ч, не менее	0,4
Масса, кг, не более	0,13
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель БВ76-22М; БВ78-22М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с механическим управлением (толкатель) и пружинным возвратом -БВ76-22М. Для использования его в качестве двухлинейного двухпозиционного (БВ78-22М) -атмосферный канал «3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	6
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/4
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое переключения при номинальном давлении, H (кгс), не более	80 (8)
Максимальное число срабатываний, в мин., не менее	100
Пропускная способность, Kv*, м3/ч, не менее	0,6
Масса, кг, не более	0,13
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель В76-21М; В78-21М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с двухсторонним механическим управлением с рычагом и пружинным возвратом- В76-21М. Для использования его в качестве двухлинейного двухпозиционного (В78-21М) -атмосферный канал«3» должен быть заглушен. Конструкция распределительного устройства:цилиндрический золотник
Условный проход, мм	4
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,переключения при номинальном давлении, H (кгс), не более	35 (3,5)
Максимальное число срабатываний, в мин., не менее	100
Пропускная способность, Kv*, м3/ч, не менее	0,4
Масса, кг, не более	0,17
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель В76-22М; В78-22М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с двухсторонним механическим управлением с рычагом и пружинным возвратом- В76-22М. Для использования его в качестве двухлинейного двухпозиционного (В78-22М) -атмосферный канал«3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	6
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/4
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,переключения при номинальном давлении, H (кгс), не более	35 (3,5)
Максимальное число срабатываний, в мин., не менее	100
Пропускная способность, Kv*, м3/ч, не менее	0,6
Масса, кг, не более	0,17
Примечание	*Kv определяется по ГОСТ 14691

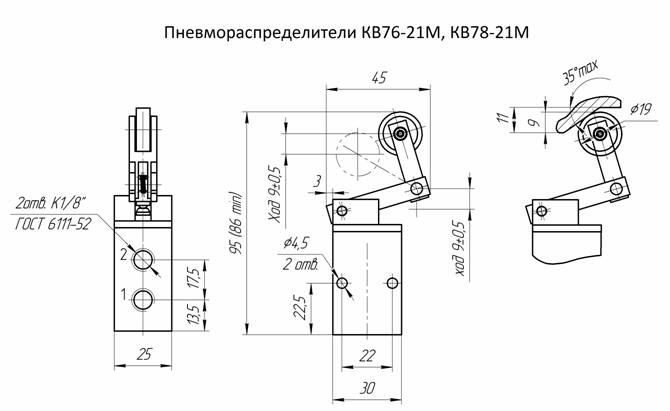

Пневмораспределитель КВ76-21М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с односторонним механическим управлением (ролик с ломающимся рычагом) и пружинным возвратом. Конструкция распределительного устройства: клапанного типа.
Условный проход, мм	4
Тип присоединения	Трубное, с конической присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	K1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое для переключения, H (кгс), не более	35 (3,5)
Максимальное число срабатываний, в мин., не менее	100
Пропускная способность, Kv*, м3/ч, не менее	0,3
Масса, кг, не более	0,18
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель КВ78-21М

Характеристики	Значения
Схема
Исполнение	Двухлинейный двухпозиционный, с односторонним механическим управлением (ролик с ломающимся рычагом) и пружинным возвратом. Конструкция распределительного устройства: клапанного типа
Условный проход, мм	4
Тип присоединения	Трубное, с конической присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	K1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое для переключения, H (кгс), не более	35 (3,5)
Максимальное число срабатываний, в мин., не менее	100
Пропускная способность, Kv*, м3/ч, не менее	0,3
Масса, кг, не более	0,18
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель ДВ76-21М; ДВ78-21М

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двуххпозиционный, с ручным управлением (тумблер, с фиксацией в двух крайних положениях) ДВ76-21М. Для использования его в качестве двухлинейного двухпозиционного (ДВ78-21М) -атмосферный канал«3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	4
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое для переключения, H (кгс), не более	35 (3,5)
Пропускная способность, Kv*, м3/ч, не менее	0,4
Масса, кг, не более	0,18
Примечание	*Kv определяется по ГОСТ 14691

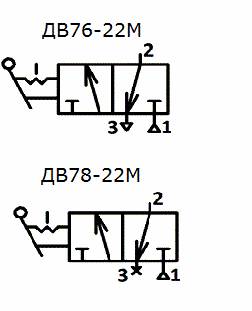

Пневмораспределитель ДВ76-22М; ДВ78-22М

Характеристики	Значения
Схема
Исполнение	Трехлинейный, двухпозиционный, с ручным управлением (тумблер, с фиксацией в двух крайних положениях)- ДВ76-22М. Для использования его в качестве двухлинейного двухпозиционного (ДВ78-22М) -атмосферный канал«3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	6
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/4
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое для переключения, H (кгс), не более	35 (3,5)
Пропускная способность, Kv*, м3/ч, не менее	0,6
Масса, кг, не более	0,18
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель ГВ76-21М; ГВ78-21М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с ручным управлением (рычаг) и пружинным возвратом. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	4
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое для переключения, H (кгс), не более	25 (2,5)
Пропускная способность, Kv*, м3/ч, не менее	0,17
Масса, кг, не более	0,11
Примечание	*Kv определяется по ГОСТ 14691

Пневмораспределитель АВ76-21М; АВ78-21М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с ручным управлением кнопкой "ПУСК"и пружинным возвратом- АВ76-21М. Для использования его в качестве двухлинейного двухпозиционного (АВ78-21М) -атмосферный канал «3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	4
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое для переключения, H (кгс), не более	35 (3,5)
Пропускная способность, Kv*, м3/ч, не менее	0,4
Масса, кг, не более	0,18
Примечание	*Kv определяется по ГОСТ 14691

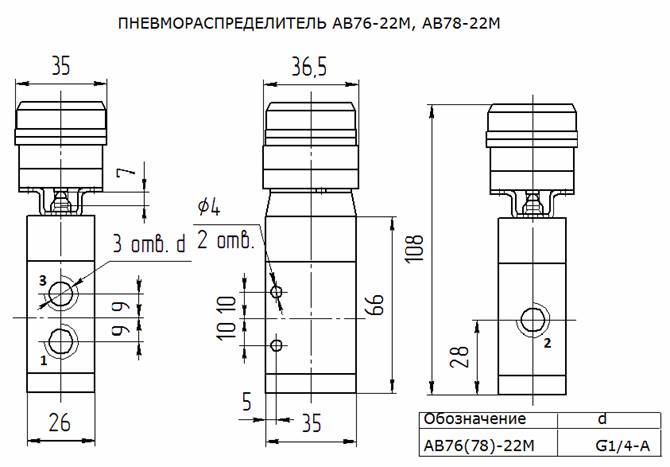

Пневмораспределитель АВ76-22М; АВ78-22М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с ручным управлением кнопкой "ПУСК"и пружинным возвратом -АВ76-22М. Для использования его в качестве двухлинейного двухпозиционного (АВ78-22М) -атмосферный канал «3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	6
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/4
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое для переключения, H (кгс), не более	35 (3,5)
Пропускная способность, Kv*, м3/ч, не менее	0,6
Масса, кг, не более	0,18
Примечание	*Kv определяется по ГОСТ 14691

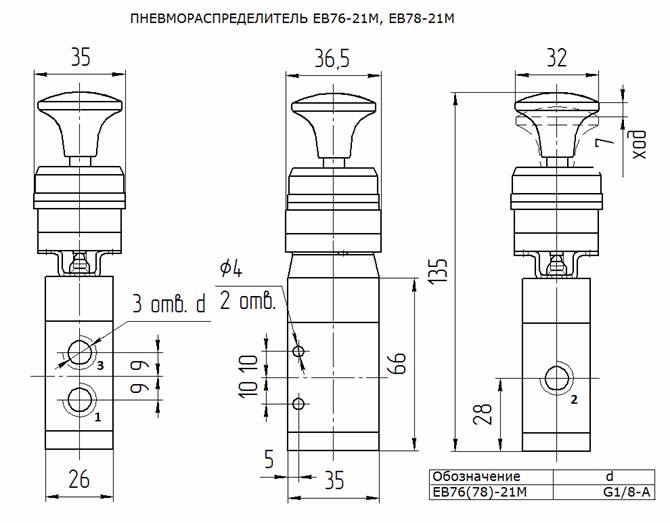

Пневмораспределитель ЕВ76-21М; ЕВ78-21М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с ручным управлением кнопкой "СТОП"и пружинным возвратом -ЕВ76-21М. Для использования его в качестве двухлинейного двухпозиционного (ЕВ78-21М) -атмосферный канал «3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	4
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/8
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое для переключения, H (кгс), не более	35 (3,5)
Пропускная способность, Kv*, м3/ч, не менее	0,4
Масса, кг, не более	0,18
Примечание	*Kv определяется по ГОСТ 14691

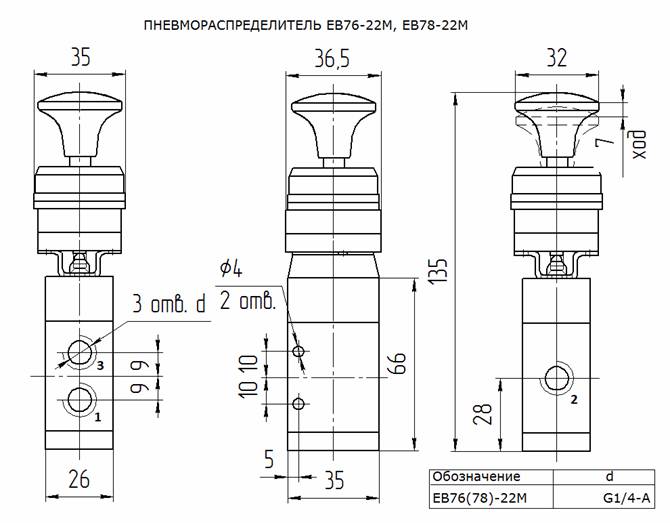

Пневмораспределитель ЕВ76-22М; ЕВ78-22М

Характеристики	Значения
Схема
Исполнение	Трехлинейный двухпозиционный, с ручным управлением кнопкой "СТОП"и пружинным возвратом -ЕВ76-21М. Для использования его в качестве двухлинейного двухпозиционного (ЕВ78-21М) -атмосферный канал «3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм	6
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюйм	G1/4
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа, не более	0,1
Усилие,необходимое для переключения, H (кгс), не более	35 (3,5)
Пропускная способность, Kv*, м3/ч, не менее	0,6
Масса, кг, не более	0,18
Примечание	*Kv определяется по ГОСТ 14691

Чертеж БВ76; БВ78; КВ76; ДВ76; ГВ76; АВ76; ЕВ76
