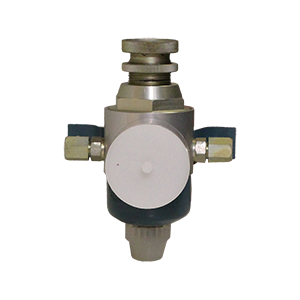

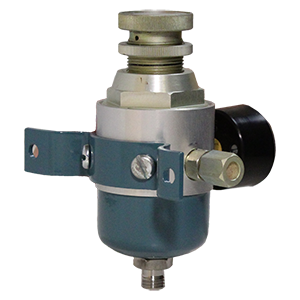

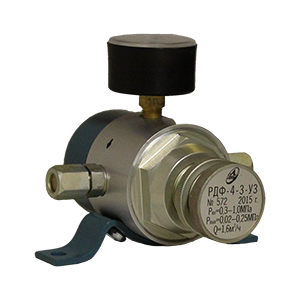

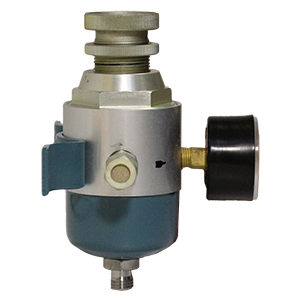

Редуктор давления с фильтром РДФ-4 служит для регулирования и стабилизации
давления воздуха в линиях питания приборов и средств автоматизации и очистки
его от пыли, масла и влаги.
Принцип работы редуктора:
Уравновешивание силы пружины, которая действует на мембрану,
и силы давления воздуха под мембраной. Избыточное стабилизируемое давление под
мембраной остается постоянным, так как мембрана регулирует работу связанного с
ней клапана.
Особенности:
- давление питания на входе от 0,25 (0,3) до 0,8 МПа (от 2,5
(3,0) до 8,0 кгс/см2);
- максимальный расход воздуха — 1,6 м3/ч;
- загрязненность воздуха после редуктора — не ниже 1 класса
по ГОСТ 17433;
- климатическое исполнение —У3 (температура эксплуатации от
– 50 до + 60 °С);
Исполнения редуктора давления с фильтром РДФ-4
|
Обозначение
|
Шифр
исполнения
|
Диапазон
регулирования
давления на выходе,
МПа (кгс/см2)
|
Исполнение
по защищенности
от воздействия
окружающей среды
|
Комплектность
|
|
5Д2.955.005
|
РДФ-4-1-У3
|
от 0,02 (0,2)
до 0,2 (2,0)
|
обыкновенное
|
с манометром
типа М 1/4
|
|
5Д2.955.005-01
|
РДФ-4-2-У3
|
без манометра
|
|
5Д2.955.005-02
|
РДФ-4-2-ОР
|
Устойчивое
к воздействию воздуха
с содержанием
сероводорода до 3 мг/м3
|
без манометра
|
|
5Д2.955.005-03
|
РДФ-4-3-У3
|
от 0,02 (0,2)
до 0,25 (2,5)
|
обыкновенное
|
с манометром
типа М 1/4
|
|
5Д2.955.005-04
|
РДФ-4-4-У3
|
без манометра
|
Пример записи обозначения редуктора без манометра при заказе:
«Редуктор давления с фильтром РДФ-4-2-У3 5Д2.955.005
ТУ».
Основные технические характеристики редуктора РДФ-4 в зависимости
от исполнения
|
Наименование
характеристик
|
Шифр исполнения
|
|
РДФ-4-1-У3,
РДФ-4-2-У3,
РДФ-4-2-ОР
|
РДФ-4-3-У3,
РДФ-4-4-У3
|
|
Диапазон
регулирования давления на выходе, МПа (кгс/см2)
|
от 0,02 (0,2)
до 0,2 (2,0)
|
от 0,02 (0,2)
до 0,25 (2,5)
|
|
Давление питания,
МПа (кгс/см2)
|
от 0,25 (2,5)
до 0,8 (8,0)
|
от 0,3 (3,0)
до 0,8 (8,0)
|
|
Отклонение давления
на выходе, не более, МПа (кгс/см2),
при изменении:
— давления питания от min до max;
— расхода воздуха от 0,15 до 1,6 м3/ч.
|
0,008 (0,08)
0,01 (0,1)
|
0,012 (0,12)
0,015 (0,15)
|
|
Предохранительный
клапан срабатывает при превышении
выходного давления над установленным на величину
не более, МПа (кгс/см2)
|
0,06 (0,6)
|
0,1 (1,0)
|
Общие характеристики редукторов РДФ-4
|
Максимальный расход
|
1,6 м3/ч
|
|
Утечка через предохранительный клапан
|
не более 0,1 м3/ч
|
|
Загрязненность воздуха после редуктора
|
не ниже 1 класса по
ГОСТ 17433
|
|
Условия эксплуатации
|
— температура
окружающей среды от - 50 до + 60 °С;
— атмосферное
давление от 630 до 800 мм
рт. ст.;
— относительная
влажность воздуха до 95 % при 35 °С и более низких температурах
без конденсации влаги;
— загрязненность
рабочей среды не ниже 7 класса для воздуха по ГОСТ 17433.
|
|
Степень защиты от проникновения твердых предметов и воды
|
IP40 по ГОСТ 14254
|
|
Средняя наработка до отказа
|
не менее 25000 ч.
|
|
Габаритные размеры
|
не более
140×115×96 мм
|
|
Масса, кг, не более
|
— РДФ-4-1, РДФ-4-3
— 0,71;
— РДФ-4-2, РДФ-4-4
— 0,64.
|
Монтаж редуктора
- Редуктор монтируется на панели в вертикальном положении,
фильтрующей частью вниз.
- Редуктор крепится с помощью двух болтов М6.
- Для присоединения воздушных линий предусмотрены штуцеры с
гайками, уплотнение по наружному конусу ГОСТ 25165.
- Трубки к входу и выходу редуктора следует присоединять
так, чтобы направление движения воздуха через редуктор совпало с направлением,
указываемым стрелкой, выполненной на его основании.
- Монтаж выполняется трубками из материала, стойкого к
рабочей и окружающей средам диаметром 8×1 мм.
- Трубки перед подсоединением следует продуть сжатым
воздухом.
- При монтаже необходимо обеспечить свободный доступ к
регулировочному винту.
- После монтажа редуктора его необходимо настроить на
требуемые по условиям эксплуатации параметры в диапазонах, указанных в таблице.
Комплект поставки
- редуктор давления с фильтром РДФ-4 (исполнение по заказу);
- руководство по эксплуатации;
- этикетка.

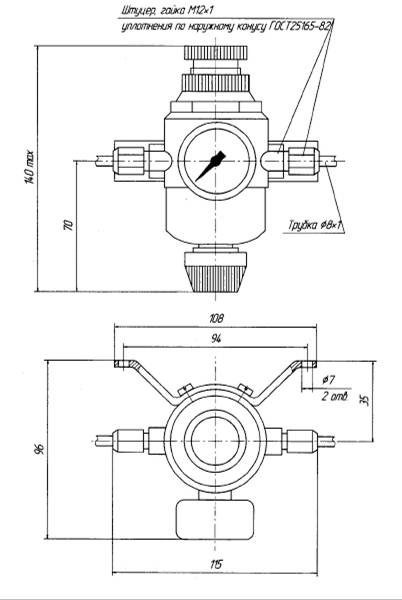

Габаритные и установочные размеры
