Взрывозащищенный распределительный клапан «КРВ-2» предназначен для управления пневматическими приводами в автоматизированных системах управления технологическими процессами.
Технические характеристики КРВ-2
|
Характеристики |
Значения |
|
Вид управления |
электромагнитный |
|
Диапазон рабочих давлений |
от 0 до 1,0 МПа (от 0 до 10,0 кгс/см2) для КРВ-2-01…КРВ-2-08, КРВ-2А…КРВ-2А-04; от 0 до 0,4 МПа (от 0 до 4,0 кгс/см2) для КРВ-2-11…КРВ-2-18, КРВ-2А-11…КРВ-2А-14 |
|
Пропускная способность Kv |
0,3 м3/ч (для клапанов с Ду= 3 мм);
0,7 м3/ч (для исполнений с Ду= 6 мм) |
|
Конструктивное исполнение |
нормально закрытый (ток открывает) |
|
Потребляемая электрическая мощность |
не более 16 Вт или 16 В∙А |
|
Маркировка взрывозащиты |
1ExdIICT5 для исполнений КРВ-2-01…КРВ-2-08, КРВ-2-11…КРВ-2-18;
1ExdIICT5X для исполнений КРВ-2А-01…КРВ-2А-04, КРВ-2А-11…КРВ-2А-14 |
|
Габаритные размеры |
не более 195×62×62 мм |
|
Масса |
не более 1,5 кг |
Соответствует требованиям ПБ 09-540-03 (ПАЗ).
Исполнения КРВ-2
|
Шифр исполнения |
Напряжение питания, В, Род тока |
Условный проход
Ду, мм |
Клеммная колодка |
Примечание |
|
КРВ-2-01 |
24 постоянного тока |
3 |
Клеммная колодка
под винт |
- |
|
КРВ-2-02 |
48 постоянного тока |
|
КРВ-2-03 |
110 постоянного тока |
|
КРВ-2-04 |
220 переменного тока |
|
КРВ-2-05 |
24 постоянного тока |
Клеммная колодка
с пружинным зажимом |
- |
|
КРВ-2-06 |
48 постоянного тока |
|
КРВ-2-07 |
110 постоянного тока |
|
КРВ-2-08 |
220 переменного тока |
|
КРВ-2А-01 |
24 постоянного тока |
- |
Поставляется
с кабелем |
|
КРВ-2А-02 |
48 постоянного тока |
|
КРВ-2А-03 |
110 постоянного тока |
|
КРВ-2А-04 |
220 переменного тока |
|
КРВ-2-11 |
24 постоянного тока |
6 |
Клеммная колодка
под винт |
- |
|
КРВ-2-12 |
48 постоянного тока |
|
КРВ-2-13 |
110 постоянного тока |
|
КРВ-2-14 |
220 переменного тока |
|
КРВ-2-15 |
24 постоянного тока |
Клеммная колодка
с пружинным зажимом |
- |
|
КРВ-2-16 |
48 постоянного тока |
|
КРВ-2-17 |
110 постоянного тока |
|
КРВ-2-18 |
220 переменного тока |
|
КРВ-2А-11 |
24 постоянного тока |
- |
Поставляется
с кабелем |
|
КРВ-2А-12 |
48 постоянного тока |
|
КРВ-2А-13 |
110 постоянного тока |
|
КРВ-2А-14 |
220 переменного тока |
Обозначение при заказе КРВ-2
Пример записи обозначения клапана на напряжение питания 220 В переменного тока с условным проходом Ду= 3 мм и клеммной колодкой под винт при заказе: «Клапан распределительный взрывозащищенный КРВ-2-04 5Д2.954.039 ТУ».

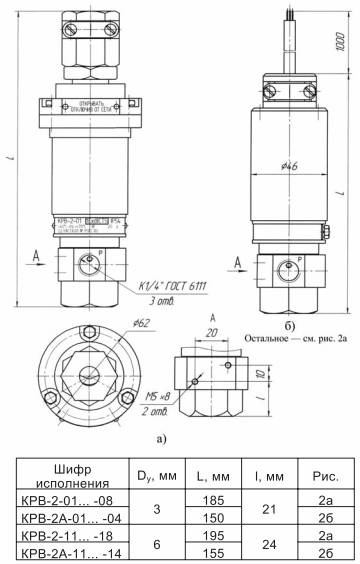

Чертеж КРВ-2
