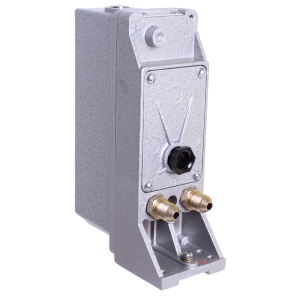

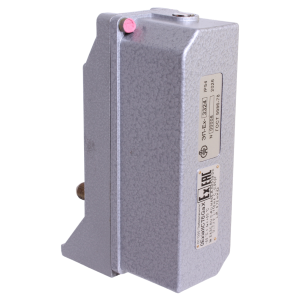

ЭП-Ex-Ор-3335 преобразователь электропневматический

Предназначен для связи электрических средств управления с пневматическими исполнительными механизмами в электропневматических системах управления технологическими процессами взрывоопасных производств. Преобразует унифицированный непрерывный сигнал постоянного тока в унифицированный пропорциональный пневматический непрерывный сигнал 20-100кПа. Маркировка взрывозащиты: 0Ехia IICT6GaX. Используется совместно с барьером искрозащиты БИП-1 или другими аналогичными с маркировкой взрывозащиты [ЕхiaGa]IIС, обеспечивающими искробезопасность входной цепи ЭП-Ех и устанавливаемымb вне взрывоопасной зоны. Принцип действия основан на методе силовой компенсации, при котором момент силы, развиваемый катушкой в поле постоянного магнита, пропорциональный входному сигналу, компенсируется моментом силы, развиваемым сильфоном обратной связи. Нуль-органом, определяющим равновесие моментов, является пневматическая система «сопло-заслонка». Номинальное давление воздуха питания: 140кПа. Расход воздуха питания в установившемся режиме: не более 2л/мин. Степень защиты: IP54. Масса: 1,3кг. Структура обозначения: Тип преобразователя (ЭП-Ex); Код наличия коррозионностойкого исполнения (не указано - обычное, Ор - коррозионностойкое); Код входного токового сигнала (1 - 0-5мА, 2 - 0-20мА, 3 - 4-20мА); Код класса точности (3 - 1,0%); Код исполнения по устойчивости к окружающей среде (2 - пылеводозащищенное, 3 - коррозионностойкое); Код климатического исполнения (4 - У1, 5 - У1 экспортное, 6 - Т2 тропическое).
